ESMPRO

サーバ管理ガイド

201５/07/22

(2)

1

商標について

 EXPRESSBUILDERとESMPROは、日本電気株式会社の登録商標です。

 Microsoft、Windows、Windows Vista、Windows Serverは米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

 Intelは米国Intel Corporationの登録商標です。

 Linuxは、Linus Torvalds氏の米国及びその他の国における商標または登録商標です。

 その他、記載の会社名および商品名は、各社の商標または登録商標です。

ご注意

 本書の内容に関しては将来予告なしに変更することがあります。

 NECの許可なく複製・改変などを行うことはできません。

(3)

2

用語説明

表 1 用語説明

用語説明

管理サーバ ESMPRO/ServerManagerをインストールするサーバです。サーバの管理に利用されます。パソコンの利用や、管理対象サーバ自身を管理サーバとして利用することも可能です。

管理対象サーバ ESMPRO/ServerManagerが管理するサーバです。

BMC Baseboard Management Controllerの略です。Express5800シリーズの場合、EXPRESSSCOPEエンジンシリーズを指します。

IPMI Intelligent Platform Management Interfaceの略です。システムやOSに依存することなく、サーバを管理するための標準インタフェース仕様です。

Intel vProTM_Technology _Intel

の企業向けクライアントパソコンのハードウェアブランドです。装置の電源状態によらない監視や、リモートからの画面の確認等の管理が可能です。

(10)

9

Chapter 1 はじめに

本書は NEC Express5800 シリーズをご購入頂いたお客様に、NEC 製サーバ管理ソフト「ESMPRO/ServerManager」を利用して頂くことで、容易にサーバ管理をしていただく事を目的としています。

2013年12月現在、本書が対象とする装置・ソフトウェアのVersionは以下のとおりです。

表 3 対象装置・ソフトウェアのVersion

ソフトウェア条件

ESMPRO/ServerManager Windows版 5.73

Linux版 5.73

ESMPRO/ServerAgent Windows版 4.61

Linux版 4.5.4-1

ESMPRO/ServerAgent Extension Windows版 1.09

Linux版 1.10

Universal RAID Utility Windows版 3.10 Revision2537

Linux/VMware ESX版 3.10 Revision2537

LSI SMI-S プロバイダ VMware ESXi 5版 00.32.V0.03

ExpressUpdate Agent Windows版 3.11

Linux版 3.11

Chapter 1 はじめに本章です。

Chapter 2 ESMPRO/ServerManager Ver.5 概要

NEC製サーバ管理ソフトの中核であるESMPRO/ServerManagerの概要について説明します。

Chapter 3 ESMPRO/ServerManagerの導入と初期設定

ESMPRO/ServerManagerおよび関連ソフトウェアの導入と初期設定についてご紹介します。

Chapter 4 サーバの管理

ESMPRO/ServerManagerへ管理対象サーバを登録する方法について説明します。

Chapter 5 サーバの障害検出と通報

サーバの障害情報を確認する方法、通報について説明します。

Chapter 6 管理項目

ESMPRO/ServerManagerで管理可能な項目について説明します。

Chapter 7 ExpressUpdate

ExpressUpdateは、ESMPRO/ServerManagerの一部機能で、管理対象サーバのファームウェア・ソフトウェアのバージョンを、直感的なユーザインターフェイスにより管理できる機能です。本章では、

(12)

11 Chapter 8 RAID管理

管理対象サーバにUniversal RAID Utilityをインストールすると、ESMPRO/ServerManagerからRAID システムの参照や監視、オペレーション実行などを行うことができます。本章では、その管理項目について説明します。

Chapter 9 リモート制御

ESMPRO/ServerManagerを用いると、管理対象サーバの電源制御や電力管理等をリモートから実行できます。本章では、その実行方法について説明します。

Chapter 10 設定

電源オプション設定、EXPRESSSCOPEエンジン3設定、BIOS設定、設定のバックアップ・リストア等をリモートから行う方法について説明します。

Chapter 11 電力管理

消費電力に関する統計情報（最大電力[W]、最小電力[W]、平均電力[W]等）の収集や、定期的に消費電力の測定などを行う電力監視機能について、また、本体装置(管理対象サーバ)の総消費電力を、設定した消費電力に収まるよう制御しつつ、運用継続を実現する電力制御機能について説明します。

Chapter 12 スケジュール運転/リモートバッチ

指定した時間にサーバの電源操作を行うスケジュール運転/リモートバッチ機能について説明します。

Chapter 13 コマンドラインインターフェース

(13)

12

Chapter 2 ESMPRO/ServerManager Ver.5

概要

2.1 ESMPRO/ServerManager Ver.5

とは

ESMPRO/ServerManager Ver.5は、サーバシステムの安定稼動と、効率的なシステム運用を目的としたサーバ管理ソフトウェアです。サーバリソースの構成情報・稼動状況を管理し、サーバ障害を検出してシステム管理者へ通報することにより、サーバ障害に対する迅速な対処を可能にします。

ESMPRO/ServerManager Ver.5はWebベースのアプリケーションです。ESMPRO/ServerManager をインストールした管理サーバと通信できる装置とブラウザがあれば、どこからでもサーバの管理・監視を行うことができます。

2.2 サーバ管理の重要性

お客様のコンピュータシステムを安定させるには、サーバの安定稼動は必要不可欠です。また、安定稼動を保証するためには、サーバ管理の負担を軽減する必要があります。

サーバの安定稼働

サーバの停止は、即、お客様の営業機会、利益の損失につながります。そのため、サーバは常に万全の状態で稼動している必要があります。万が一サーバで障害が発生した場合は、できるだけ早く障害の発生を知り、原因の究明、対処を行う必要があります。障害の発生から復旧までの時間が短ければ短いほど、利益の損失(コスト)を最小限にとどめることができます。

サーバ管理の負担軽減

(14)

13

2.3 Express5800

シリーズにおけるサーバ管理

Express5800シリーズでは、以下のNEC製ソフトウェア及び、EXPRESSSCOPEエンジンシリーズを用いてサーバを管理します。EXPRESSSCOPE エンジンは、本体装置内の電源、ファン、温度等本体装置の状態の監視や、管理用ネットワークによるリモートからのキーボード、ビデオ、マウス(KVM)制御、本体装置から遠隔地のCD・DVD-ROM/フロッピーディスクドライブ/ISOイメージ/USBメモリにアクセスするなど、遠隔地から本体装置の制御を可能とする機能を提供する専用のコントローラで、本体装置のボード上に実装されています。

表 4 サーバ管理で用いるソフトウェア

名称概要入手先

ESMPRO/ServerManager 複数台の管理対象サーバを管理するためのソフトウェアです。管理サーバ上にインストールします。WindowsとLinuxに対応しています。 ※1

・Web ※2

・EXPRESSBUILDER

ESMPRO/ServerAgent 管理対象サーバの詳細情報の取得や、通報を行うためのソフトウェアです。管理対象サーバ上の OS にインストールします。Windows と

Linuxに対応しています。

・Web(Linux版のみ)※2 ・プリインストール ※4 ・EXPRESSBUILDER

ESMPRO/ServerAgent Extension

スケジュール運転機能を実現する為に必要なソフトウェアです。

EXPRESSSCOPE エンジン１/2 の場合、一部の設定は本ツールから実行します。

・Web ※2

・EXPRESSBUILDER

ExpressUpdate Agent 管理対象サーバ上の SW や FW を

ESMPRO/ServerManager から一括でアップデートする ExpressUpdate 機能を実現する為に必要なソフトウェアです。

・Web ※2

・プリインストール ※4 ・EXPRESSBUILDER

Universal RAID Utility 管理対象サーバのRAID構成の管理・監視を行うのに必要なソフトウェアです。Windowsと

Linux、VMware ESXに対応しています。

・Web ※3

・プリインストール ※4 ・EXPRESSBUILDER

LSI SMI-S プロバイダ管理対象サーバのRAID構成の管理・監視を行うのに必要なソフトウェアです。VMware

ESXi 5に対応しています。

・Web ※3

・プリインストール ※4

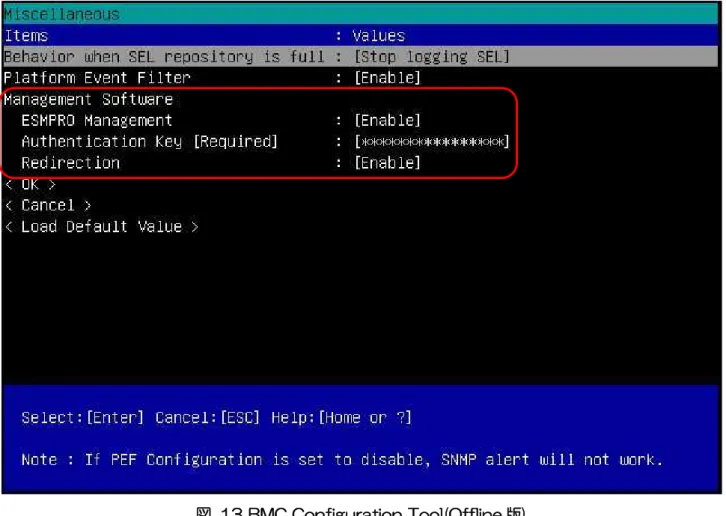

BMC Configuration Tool EXPRESSSCOPEエンジン3の設定を行うためのツールです。

装置の電源投入後【F4】キーを押して起動する

Offline版と、管理対象サーバの OS上にインストールするOnline版があります。

・EXPRESSBUILDER

(Online版)

・装置組み込み(Offline版)

WebSAM AlertManager ESMPRO/ServerAgent,

ESMPRO/ServerManager, WebSAM ClientManager の標準のアラート通報機能を大幅に拡張するオプションソフトウェア。

・有償製品につきWebよりお問い合わせください。

※1：ESMPRO/ServerManagerをLinux上にインストールした場合、ESMPRO/ServerAgentを用いた管理・監視および通報(アラート)の受信はできません。

※2：Webについては http://www.nec.co.jp/pfsoft/smsa/ を参照してください。 ※3：NECコーポレートサイト内の各装置情報ページに掲載しております。

※4：プリインストールモデルの場合、工場出荷時にインストールされています。

(15)

14

各ソフトウェアの相関図は以下となります。

Express5800

サーバ

管理

PC

EXPRESSSCOPE エンジン3

管理用LAN

H/W

Webブラウザ

JRE

OS(Windows/Linux)

ESMPRO/ServerManager

管理PC

標準LAN

RAIDコントローラ

OS

(Windows/Linux)

ESMPRO/

ServerAgent

ESMPRO/

ServerAgent

Extension

S/W

管理機能

Universal

RAID

Utility

Web

コンテンツ生成

Web

サーバ

(Tomcat)

Webブラウザ JRE

ServerManagerの

ユーザインタフェース

ServerManagerがインストールされて

いない装置からも

管理可能サーバの管理

状態確認・障害検知など

図 1 ソフトウェア相関図

※ 管理対象サーバのOSがVMware ESXi 5の場合、図中の「Universal RAID Utility」は「LSI SMI-S プロバイダ」に、「SNMP Trap」は「CIM Indication」に置き換わります。

2.4 ESMPRO/ServerManager

で実現可能な機能概要

ESMPRO/ServerManager及び関連ソフトウェアを利用することで、以下の機能を実現できます。

2.4.1 通報機能

管理対象サーバにインストールしたESMPRO/ServerAgentまたは EXPRESSSCOPEエンジンから、

ESMPRO/ServerManager に対して、障害発生時に通報を行うことが可能です。通報の内容は

ESMPRO/ServerManagerのWebコンソール上のアラートビューアで確認することができます。また、通報管理の方法には大きく分けて、お客様ご自身による通報管理と、保守センタへ自動的に通報するエクスプレス通報サービスによる通報管理の2通りがあります。通報機能の種類と各特徴については、関連文書に記載の「通報機能のご紹介」を参照してください。

2.4.2 構成管理

ESMPRO/ServerManager から、装置や OS の様々な情報の管理や監視を行うことができます。

EXPRESSSCOPEエンジン3を搭載している装置の場合、EXPRESSSCOPEエンジン3を管理対象として ESMPRO/ServerManager に登録することで、Agent ソフトウェアを用いずにハードウェア管理・監視を行うことが可能です。また、管理対象サーバにESMPRO/ServerAgentをインストールすることで、

(16)

15

2.4.3 ExpressUpdate

機能

管理対象サーバの System BIOS、EXPRESSSCOPE エンジン２/３、そして一部のソフトウェア/ドライバ/ファームウェアのバージョン管理および更新物件の一括適用が可能です。ソフトウェア/ドライバ/ファームウェアを管理する場合、管理対象サーバのOS上にExpressUpdate Agentのインストールが必要です。

なお、EXPRESSSCOPEエンジン3搭載装置の場合、System BIOSおよびEXPRESSSCOPEエンジン

3をExpressUpdate Agentをインストールすることなくアップデートできます。詳細はChapter 7を参照してください。

2.4.4 RAID

管理

管理対象サーバ上にUniversal RAID UtilityまたはLSI SMI-S プロバイダをインストールすることで、

ESMPRO/ServerManagerからRAID構成の管理・監視が可能です。また、初期化やリビルド等の実行も可能です。詳細はEXPRESSBUILDERに格納されているUniversal RAID Utilityユーザーズガイド、またはESMPRO/ServerManager RAIDシステム管理機能ガイド(VMware ESXi 5版)を参照してください。

2.4.5 リモート制御

ESMPRO/ServerManagerから管理対象サーバの電源制御や電力管理をグループ内の管理対象サーバに対して一括で制御することが可能です。

2.4.6 管理対象サーバ設定

電源オプション設定、EXPRESSSCOPEエンジン3設定、BIOS設定、EXPRESSSCOPEエンジン3 設定のバックアップ・リストアなどをリモートから行うことが可能です。

2.4.7 電力管理

管理対象サーバ単体の電力管理が可能です。またESMPRO/ServerManagerを用いると、複数の管理対象サーバをまとめたグループに対して電力を割り当て、そのグループに対して電力制御が可能です。ただし管理対象サーバがEXPRESSSCOPEエンジン3を管理している必要があります。詳細はChapter 11を参照してください。

2.4.8 スケジュール運転

指定した時間に自動的に管理対象サーバの電源制御を行うスケジュール運転や、指定した時間に

(17)

16

Chapter 3 導入と初期設定

ESMPRO/ServerManagerおよび関連ソフトウェアの導入と初期設定についてご紹介します。

3.1 インストール・設定が必要となるコンポーネント

ESMPRO/ServerManagerを用いたExpress5800シリーズの管理では、利用する機能に応じてソフトウェア/コンポーネントのインストール及び設定が必要となります。ご利用になる機能に合わせてインストール及び設定を行ってください。

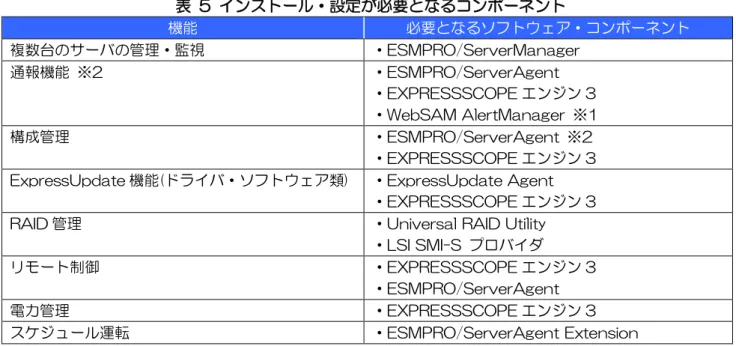

表 5 インストール・設定が必要となるコンポーネント

機能必要となるソフトウェア・コンポーネント

複数台のサーバの管理・監視・ESMPRO/ServerManager

通報機能 ※2 ・ESMPRO/ServerAgent

・EXPRESSSCOPEエンジン3 ・WebSAM AlertManager ※1

構成管理・ESMPRO/ServerAgent ※2

・EXPRESSSCOPEエンジン3

ExpressUpdate機能(ドライバ・ソフトウェア類) ・ExpressUpdate Agent ・EXPRESSSCOPEエンジン3

RAID管理・Universal RAID Utility

・LSI SMI-S プロバイダ

リモート制御・EXPRESSSCOPEエンジン3

・ESMPRO/ServerAgent

電力管理・EXPRESSSCOPEエンジン3

スケジュール運転・ESMPRO/ServerAgent Extension

※1 WebSAM AlertManagerのインストール方法については付属のユーザーズガイドまたはヘルプを確認してください。

※2 Linux版のESMPRO/ServerManagerで管理する場合は実現できません。

3.2 Windows

版と

Linux

版の機能差分

ESMPRO/ServerManagerはWindows版とLinux版で以下の機能差分があります。

表 6 Windows版とLinux版の機能差分

インストール先OS 機能差分

Windows ・ESMPRO/ServerAgentを用いたシステム管理が可能。

Linux ・ESMPRO/ServerAgentを用いたシステム管理が不可能。

(18)

17

3.3 ESMPRO/ServerManager

のインストールと環境設定

サーバ管理の中核となるESMPRO/ServerManager本体のインストールと環境設定の説明です。

3.3.1 ESMPRO/ServerManager

のインストール

ESMPRO/ServerManagerはExpress5800 シリーズに添付されているEXPRESSBUILDERに格納されています。また、最新版はNEC Webサイト( http://www.nec.co.jp/pfsoft/smsa/ )からダウンロードすることも可能です。

ここでは、NEC Webサイトから最新版のESMPRO/ServerManagerをダウンロードして、Windows OS にインストールする手順をご紹介します。その他インストール方法や設定方法、インストール可能な環境や注意事項等の詳細情報については、ESMPRO/ServerManagerインストレーションガイドを参照してください。

Windows Server 2003, Windows Server 2003 R2はサポート対象外です。

1. ESMPRO/ServerManagerのWindows OS版インストールモジュールをダウンロードします。

2. ダウンロードした ZIP ファイルを解凍後、【SM<version>_J\ESMMENU\SETUP.EXE】を実行します。

3. セットアップのメインメニューで【ESMPRO/ServerManager】を選択します。

フォルダの階層が深すぎるとセットアッププログラムの解凍が正しく実行されないことがあります。

(19)

18

2つ表示された時は【終了】をクリックしてどちらか一方のダイアログボックスを閉じてください。

4. インストーラに従ってインストールの設定をします。

5. ESMPRO/ServerManagerにOSへのアクセス許可を与えるため、ESMPROユーザグループを設定します。デフォルトはAdministratorsですが、任意のグループを設定することもできます。

(20)

19

7. ESMPRO/ServerManagerのWebコンソールで利用するポート番号を設定します。

デフォルトでは8080が入力されていますが、他のソフトウェアが既に利用している場合は変更してください。

8. ExpressUpdate 機能でダウンロードした更新パッケージを保存する場所を選択します。保存には

多くの容量を必要とする場合がありますので、ディスク容量に余裕のある場所を指定してください。

(21)

20

3.3.2 ESMPRO/ServerManager Web

コンソールへのログイン

初期状態ではESMPRO/ServerManagerのWebコンソールにはアクセス制限がかかっており、インストールした装置上からのみアクセスすることができます。以下の URL をブラウザのアドレスバーに入力するか、デスクトップ上に作成されたESMPROアイコンをクリックし、インストール時に設定したユーザ名およびパスワードを用いてログインしてください。

http://localhost:8080/esmpro

※ ポート番号はインストール時に指定したものに置き換えてください。

※ デフォルトはHTTPですが、HTTPSによる通信も可能です。

設定方法については、ESMPRO/ServerManagerインストレーションガイドを参照してください。

※ ログイン後は画面右上の「ヘルプ」から「オンラインヘルプ」を参照可能です。

(22)

21

図 3ログイン後の画面

ESMPRO/ServerManagerのWebコンソールの画面については4.1章を参照してください。

3.3.3 アクセス制御

3.3.2でご説明しましたように、初期状態ではESMPRO/ServerManagerをインストールした装置しか、

ESMPRO/ServerManagerのWebコンソールにアクセスできないよう、アクセス制限を行っています。

【環境設定】→【アクセス制御】→【アドレス追加】を選択して表示される画面で、通信を許可するIPアドレスを設定することで、ネットワーク上の他の装置上のブラウザからもアクセスできるようになります。

(23)

22

3.3.4 ユーザアカウント管理

ESMPRO/ServerManagerのユーザアカウントを設定します。【環境設定】→【ユーザアカウント】→【ユーザ】を選択すると、ESMPRO/ServerManagerで設定されているユーザの一覧が表示されます。

図 5 ユーザ一覧表示

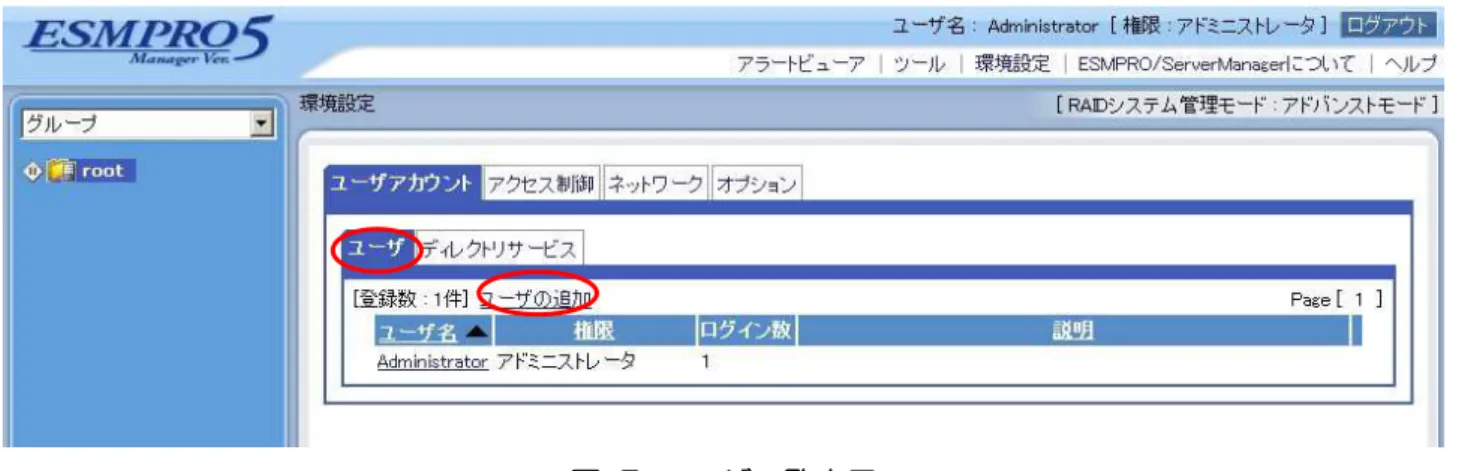

画面の【ユーザの追加】を選択することで、インストール時にデフォルトで用意されている「Administrator」の他にユーザを追加することができます。追加する際には、ESMPRO/ServerManagerの各機能の利用権限を詳細に選択できます。ディレクトリサービス(LDAP or Active Directory)を利用する方法は次節に記載します。

(24)

23

3.3.5 ユーザアカウント管理

(

ディレクトリサービスを利用

)

ESMPRO/ServerManagerはディレクトリサービスを利用したログインにも対応しています。ディレクトリサービスを利用してログインを行うには、【環境設定】→【ユーザアカウント】→【ディレクトリサービス】を選択し、利用するディレクトリサービスの選択(LDAP or Active Directory)とその設定を行う必要があります。

図 7 ディレクトリサービス設定

1. ESMPRO/ServerManager上でディレクトリサービスの設定を行う。

2. ディレクトリサービスを利用してログインしたいユーザを、【環境設定】→【ユーザアカウント】→ 【ユーザ】→【ユーザの追加】で追加する。

この場合、【ディレクトリサービスユーザ】の項目にチェックを入れる必要があります。

3. 一旦ログアウトし、ディレクトリサービスのユーザでログインできるか確認する。

図 8 ディレクトリサービスを利用するユーザの追加

なお、ディレクトリサービスのバインドアルゴリズムで【SSL-TLS】を利用する場合、サーバ証明書を

ESMPRO/ServerManager が利用している JRE に登録する必要があります。登録方法については、

(25)

24

3.3.6 ネットワーク設定、オプション設定

ESMPRO/ServerManagerで管理対象サーバを管理する際の細かな設定が可能です。通常は初期状態のままで運用してください。

図 9 ネットワーク設定

(26)

25

3.4 ESMPRO/ServerAgent

のインストールと設定

通報機能およびシステム管理機能を利用する際に必要となるESMPRO/ServerAgentのインストールと初期設定の説明です。

3.4.1 ESMPRO/ServerAgent

のインストールと設定

ESMPRO/ServerAgentは管理対象OSによってインストールするモジュールが異なります。

表 7 ESMPRO/ServerAgent

監視対象モジュール格納先最新モジュールWeb公開

Windows EXPRESSBUILDER 有り

Linux EXPRESSBUILDER 有り

VMware(～ESX 4) 購入有り

VMware(ESXi 5～) 無し無し

仮想マシン購入有り

他社機購入有り

EXPRESS5800 シリーズにおいて、Windows、Linux をお使いになる場合は、装置に添付される

EXPRESSBUILDERからESMPRO/ServerAgentをインストールしてください。

VMware ESX 4 をお使いになる場合は、別途ESMPRO/ServerAgent for VMware をご購入ください。

VMware ESXi 5ではサービスコンソール領域がありませんので、ESMPRO/ServerAgent for VMware は導入できません。そのため、ESMPRO/ServerManagerから直接監視を行う必要があります。

仮想マシンへ導入する場合は、別途ESMPRO/ServerAgent for Guest OS(Windows/Linux)を購入してください。他社機上へ導入する場合は、別途他社機版ESMPRO/ServerAgent(Windows/Linux)を購入してください。

プリインストールモデルの EXPRESS5800 シリーズの場合、工場出荷時に

ESMPRO/ServerAgentはインストールされ出荷されるため、インストールを行う必要はありません。

購入が必要なESMPRO/ServerAgent についての価格、型番情報は以下のURL http://www.nec.co.jp/pfsoft/smsa/kakaku.html

を参照してください。

最新モジュールのWeb公開先については以下のURL http://www.nec.co.jp/pfsoft/smsa/download.html

を参照してください。

Windows向けESMPRO/ServerAgentのアップデートパッケージは以下のURL

NECサポートポータル

https://www.support.nec.co.jp/

修正物件ダウンロード

ESMPRO/ServerAgent

から検索し、ダウンロードしてください。

(27)

26

3.5 ExpressUpdate Agent

のインストール

ExpressUpdate機能を利用する際に必要となるExpressUpdate Agentのインストールについての説明です。なお、本ソフトウェアには設定項目はありません。

3.5.1 ExpressUpdate Agent

のインストール

ExpressUpdate AgentはExpress5800シリーズに添付されているEXPRESSBUILDERに格納されています。また、最新版はNEC Webサイト( http://www.nec.co.jp/pfsoft/smsa/ )からダウンロードすることも可能です。

ExpressUpdate Agentのインストール方法については、ExpressUpdate Agentインストレーションガイドを参照してください。なお、管理対象サーバのOSによっては、ESMPRO/ServerManagerから一括リモートインストールが可能です。詳細はChapter 7を参照してください。

3.6 Universal RAID Utility

のインストールと設定

RAID管理機能を利用する際に必要となるUniversal RAID Utilityのインストールについての説明です。

3.6.1 Universal RAID Utility

のインストールと設定

管理対象サーバの OS が Windows、Linux、VMware ESX のいずれかの場合、管理対象サーバに

Universal RAID Utilityをインストールしてください。

Universal RAID UtilityはExpress5800シリーズに添付されているEXPRESSBUILDERに格納されています。また、最新版は NEC コーポレートサイト内の各装置情報ページからダウンロードすることも可能です。

Universal RAID Utilityのインストール方法および設定方法については、Universal RAID Utilityユーザーズガイドを参照してください。なお、管理対象装置にExpressUpdate Agentがインストールされている場合には、ESMPRO/ServerManagerから一括リモートインストールが可能です。詳細はChapter7または、WhitePaper”ExpressUpdate の機能と特徴”を参照してください。

3.7 LSI SMI-S

プロバイダのインストールと設定

RAID管理機能を利用する際に必要となるLSI SMI-S プロバイダのインストールについての説明です。

3.7.1 LSI SMI-S

プロバイダのインストールと設定

(28)

27

3.8 EXPRESSSCOPE

エンジン

3 の設定

EXPRESSSCOPEエンジン3経由の通報機能、構成管理機能、電力管理機能を利用する際に必要となる、

EXPRESSSCOPE エンジン 3 の設定についての説明です。EXPRESSSCOPE エンジン 3 を

ESMPRO/ServerManagerから管理するためには、EXPRESSSCOPEエンジン3側の設定を行う必要があります。

なお、以下で説明する設定を行う前に、EXPRESSSCOPEエンジン3のネットワーク設定が必要になります。設定の変更は、EXPRESSSCOPEエンジンWebコンソールまたはBMC Configuration Toolから行えます。設定方法の詳細は EXPRESSSCOPE エンジンユーザーズガイド、BMC Configuration Tool ユーザーズガイド、または各オンラインヘルプを参照してください。

3.8.1 EXPRESSSCOPE

エンジン

3 の

Web

コンソールから設定する

EXPRESSSCOPEエンジン3のWebコンソールから設定する場合、【設定タブ】→【BMC】→【その他】→【管理ソフトウェア設定】で、【ESMPROから管理する】の設定を【有効】に設定してください。【認証キー】で入力した情報は、ESMPRO/ServerManagerにEXPRESSSCOPEエンジン3を登録する際に必要となります。

【リダイレクション(LAN)】は、ESMPRO/ServerManagerのリモートコンソール機能を利用する場合に有効に設定してください。詳細は9.3リモートコンソールを参照してください。

(29)

28

3.8.2 BMC Configuration Tool(Online

版

)

から設定する

管理対象サーバの OS 上に、BMC Configuration Tool をインストールすることで、OS 上で

EXPRESSSCOPEエンジン3の設定を変更することができます。BMC Configurationを起動し、【BMC コンフィグレーション設定】→【その他】→【管理ソフトウェア設定】で、【ESMPROから管理する】の設定を【有効】に設定してください。【認証キー】で入力した情報は、ESMPRO/ServerManager に

EXPRESSSCOPEエンジン3を登録する際に必要となります。

【リダイレクション(LAN)】は、ESMPRO/ServerManagerのリモートコンソール機能を利用する場合に有効に設定してください。詳細は9.3リモートコンソールを参照してください。

(30)

29

3.8.3 BMC Configuration Tool(Offline

版

)

から設定する

装置の電源を投入後、画面にNECロゴが表示されている間(ＰＯＳＴ中)に【F4】キーを押すことで、BMC

Configuration Toolを起動することができます。

【Keyboard type selection】→【BMC Configuration】→【BMC Configuration】→【Miscellaneous】 →【Management Software】で、【ESMPRO Management】の設定を【有効】に設定してください。【Authentication Key】で入力した情報は、ESMPRO/ServerManagerにEXPRESSSCOPEエンジン

3を登録する際に必要となります。

【Redirection】は、ESMPRO/ServerManager のリモートコンソール機能を利用する場合に有効に設定してください。詳細は9.3リモートコンソールを参照してください。

(31)

30

Chapter 4 サーバの管理

前章までの操作により、実際に管理対象サーバをESMPRO/ServerManagerに登録して管理する準備が整いました。本章ではESMPRO/ServerManagerへ管理対象サーバを登録する方法について説明します。

4.1 ESMPRO/ServerManager Web

コンソールについて

ESMPRO/ServerManagerのWebコンソールは大きく分けて以下の4つのエリアで構成されています。。

図 14 ESMPRO/ServerManager Webコンソール

ESMPRO/ServerManagerのWeb コンソールは、操作が無いまま30 分放置されると自動的にログアウトされます。

画面の更新間隔は、【ヘッダメニュー】の【環境設定】→【オプション】→【表示自動更新】で変更できます。

①ヘッダメニュー

②ツリービュー

③ローカル

(32)

31

4.1.1 ヘッダメニュー

①

いつでも操作できる機能のメニューです。アラートビューアの起動や、ESMPRO/ServerManagerのログの表示と保存、ESMPRO/ServerManagerからのログアウト等を行えます。

表 8 ヘッダメニュー

メニュー1階層目メニュー2階層目説明

アラートビューア ― ESMPRO/ServerAgentやEXPRESSSCOPEエ

ンジン3から受信した通報を表示します。

ツール IPMI情報保存ファイル一覧 IPMI 情報を保存した場合、保存したファイルの一

覧を表示します。また、ファイルの登録や削除も可能です。

登録済みコンポーネントの検索 ESMPRO/ServerManager に登録されている管理対象サーバを検索します。

連携サービス PXEサービスとの連携に関する画面です。

ExpressUpdate管理情報 ExpressUpdate 関連情報の表示及びオプションを設定します。詳細はChapter 7を参照してください。

環境設定ユーザアカウント ESMPRO/ServerManager のユーザを管理します。

アクセス制御 ESMPRO/ServerManagerのWebコンソールへのアクセス制御を設定します。

ネットワークサーバ管理時の詳細を設定します。

オプション ESMPRO/ServerManager のオプションを設定します。

ESMPRO/Server Managerについて

― ESMPRO/ServerManager のバージョン情報や

ログの表示と保存が可能です。

ヘルプ ― ESMPRO/ServerManager のオンラインヘルプ

を表示します。

4.1.2 ツリービュー

②

(33)

32

4.1.3 ローカルナビゲーション

③

グループまたは管理対象サーバが選択されたときに表示されます。グループ/管理対象サーバの情報や、グループ/管理対象サーバに対して実行できる操作を表示します。管理対象サーバの登録状態にも依りますが、【構成】【設定】【リモート制御】【スケジュール】の4つのタブが表示されます。

表 9 管理対象サーバ選択時のローカルナビゲーション

タブ名説明

構成 ESMPRO/ServerAgentまたはEXPRESSSCOPEエンジン3を管理している管

理対象サーバの場合は構成情報を表示します。詳細はChapter 6を参照してください。

設定管理対象サーバの接続設定、電源オプション、EXPRESSSCOPEエンジン3設定、

SELクリア設定等を変更できます。詳細はChapter 10を参照してください。リモート制御電源制御、電力管理、リモートコンソール表示、IPMI 情報の表示と保存、

EXPRESSSCOPEエンジンシリーズのWebコンソールへのログインはこのタブから実行できます。詳細はChapter 9を参照してください。

スケジュール指定した時間に装置の電源制御を行うスケジュール運転や、指定した時間に

ESMPRO/ServerManagerの機能を実行するリモートバッチ機能を設定します。詳細はChapter 12を参照してください。

グループを選択した場合は【グループ情報】【サーバ一括操作】【スケジュール】の３つのタブが表示されます。

表 10 グループ選択時のローカルナビゲーション

タブ名説明

グループ情報選択したグループ内に存在する管理対象サーバを一覧表示します。グループへの子グ

ループの追加や管理対象サーバの追加と削除はこのタブから実行できます。詳細は4.2グループを参照してください。

サーバ一括操作グループ内の管理対象サーバに対して、一括で操作を行う場合はこのタブを選択しま

す。グループでの電力測定、ECO設定、System BIOS設定、電源オプション、電源制御、ExpressUpdateのメニューが表示されます。

スケジュール管理対象サーバを選択した場合と同様です。

4.1.4 操作表示ビュー

④

(34)

33

4.2 グループ

ESMPRO/ServerManagerでは、管理対象サーバをグループに分けて管理することが可能です。グループを作成すると、そのグループ内のサーバに対して一括で操作を行えます。グループの表示は、ツリービュー上部のプルダウンメニューで切り替え可能です。

図 15 グループの切り替え

4.2.1 グループ

サーバを管理するためのグループです。ESMPRO/ServerManagerにログイン後は本メニューがデフォルトで選択されています。本グループの構成は【グループ情報】タブから変更可能です。

 グループを追加する場合

追加対象のグループをツリービュー上で選択し、【グループ情報】タブ→【グループの追加】を選択します。

 グループを削除する場合

(35)

34

4.2.2 筐体

Bladeサーバ等を管理している場合、本メニューを選択すると筐体毎の表示が可能です。

4.2.3 電力グループ

グループ電力制御機能を利用するための専用グループです。本グループの構成を編集するには、4.2.4 グループセットの編集で行ってください。詳細はChapter 11を参照してください。

4.2.4 グループセットの編集

グループの構成を編集するためのメニューです。2013年現在、電力グループの編集が可能です。詳細は

(36)

35

4.3 サーバの登録

ESMPRO/ServerManagerに管理対象サーバを登録するには、自動登録と手動登録の2通りの方法があります。

1台の管理対象サーバを最大3台のESMPRO/ServerManagerから管理できますが、以下の点にご注意ください。

 マネージメントコントローラ管理機能は、必ず１つのESMPRO/ServerMangaerで管理してください。

 RAID システム管理機能、および ExpressUpdate 機能は、必ず 1 つの

ESMPRO/ServerManagerで管理してください。複数のESMPRO/ServerManagerに同じ管理対象サーバを登録する場合は、管理対象サーバの RAID システム管理機能、およびExpressUpdate機能を未登録に設定してください。

 同じ筐体上の複数の EM カードおよびブレードサーバは 1 つの

ESMPRO/ServerManagerで管理してください。

4.3.1 自動登録

IPアドレスの範囲またはネットワークアドレスを指定して、見つかった管理対象サーバを自動的に登録する方法です。ツリービューのプルダウンメニューで【グループ】を選択し、【グループ情報】タブ→【コンポーネントの追加】→【自動登録】を選択します。

(37)

36

表 11 自動登録

項目名説明

検索モード・ネットワークアドレスによる検索または IP アドレス範囲を指定

して検索するか選択します。

登録先グループ・検索で発見した管理対象サーバを所属させたいグループを選択し

ます。

システム管理機能・ESMPRO/ServerAgentを用いた管理・監視を行う場合に有効

にします。OS 上のSNMP 設定で指定したコミュニティ名が必要になります。

・VMware ESXi 5の管理を行う場合にも有効にしてください。

RAIDシステム管理機能・Universal RAID Utilityを用いたRAID管理を行う場合に有効にします。

・LSI SMI-S プロバイダを用いたRAID 管理を行う場合に有効にします。

ExpressUpdate機能・ExpressUpdate機能をExpressUpdate Agent経由で行う場合に有効にします。ExpressUpdateについての詳細はChapter 7 を参照してください。

マネージメントコントローラ管理機能・EXPRESSSCOPE エンジン 3 または Intel○R vPro

TM Technology を用いた管理・監視を行う場合、【検索】を有効にします。

・ExpressUpdate機能をEXPRESSSCOPE エンジン3経由で利用する場合、【ExpressUpdate 】を有効にします。

ExpressUpdateについての詳細はChapter 7を参照してください。

(38)

37

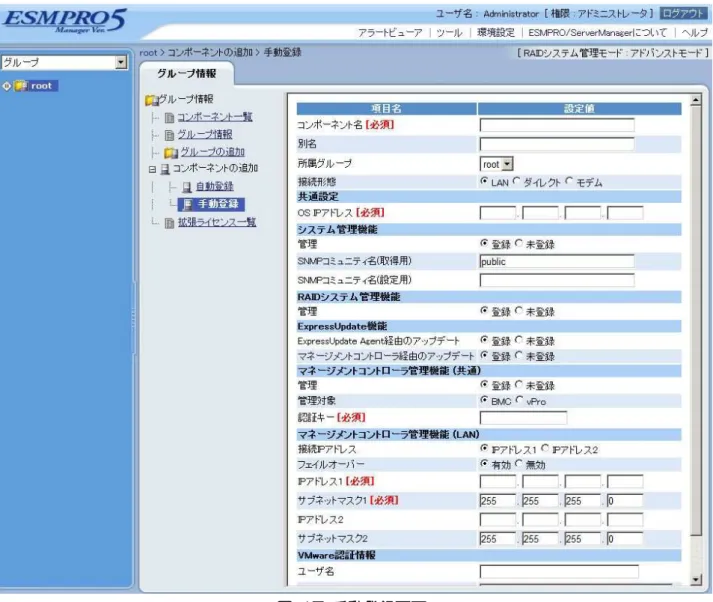

4.3.2 手動登録

コンポーネント名、OS IPアドレス、EXPRESSSCOPEエンジン3のIPアドレス等を全て手動で設定して登録する方法です。必要に応じて各項目を設定する必要があります。

(39)

38

表 12 手動登録設定項目

項目名説明

コンポーネント名・ESMPRO/ServerManager上で管理対象サーバを表示す

る際の名前です。

所属グループ・登録する管理対象サーバを所属させたいグループを選択し

ます。

接続形態・ESMPRO/ServerManagerと管理対象サーバの接続形態

の設定です。イーサネット経由で接続する場合は【LAN】を選択してください。

共通設定・OSのIPアドレスを入力します。システム管理機能、RAID

システム管理機能、ExpressUpdate Agent 経由のアップデートを全て無効にすると本項目は自動的に消えます。

システム管理機能・ESMPRO/ServerAgentを用いた管理・監視を行う場合

に有効にします。OS 上の SNMP 設定で指定したコミュニティ名が必要になります。

・VMware ESXi 5の管理を行う場合にも有効にしてください。

RAIDシステム管理機能・Universal RAID Utilityを用いたRAID管理を行う場合に有効にします。

・LSI SMI-S プロバイダを用いたRAID 管理を行う場合に有効にします。

ExpressUpdate機能・ExpressUpdate機能をExpressUpdate Agent経由で行う場合、【ExpressUpdate Agent経由のアップデート】を有効にします。

・EXPRESSSCOPEエンジン3経由で行う場合、【マネージメントコントローラ経由のアップデート】を有効にします。ExpressUpdateについての詳細はChapter 7を参照してください。

マネージメントコントローラ管理機能(共通) ・EXPRESSSCOPEエンジン3またはIntel○R vPro

TM

を用いた管理・監視を行う場合、管理対象を【BMC】または【vPro】から選択肢、【登録】を選択にします。

・【BMC】を選択した場合は3.8節で設定した認証キーを入力します。

・【vPro】を選択した場合は vPro

TM

と通信するためのユーザ名とパスワードを入力する欄が表示されます。

マネージメントコントローラ管理機能(LAN) ・EXPRESSSCOPEエンジンシリーズまたはIntel vPro

TM

のIPアドレスを入力します。

・FTサーバ等、マネージメントコントローラが2個搭載されている装置の場合、IPアドレスを2個入力します。

VMware認証情報・システム管理機能またはRAIDシステム管理機能で、管理

(40)

39

手動登録の場合、登録後の画面で【接続チェック】ボタンの押下が必要です。この操作で、登録した管理対象サーバにインストールされた各AgentやEXPRESSSCOPEエンジン3などとの通信のチェックを実行します。なお、本設定は【設定】タブ→【接続設定】でいつでも変更することができます。10.1接続設定を参照してください。

図 18 接続チェック結果画面表 13 接続チェック結果

項目名説明

ExpressUpdate機能 ExpressUpdate機能利用の判定結果が表示されます。

RAIDシステム管理機能 RAID システム管理機能利用の判定結果が表示されます。

Universal RAID Utility、またはLSI SMI-S プロバイダがインストールされている場合はRAIDシステム管理機能が利用できます。

マネージメントコントローラ管理機能マネージメントコントローラ管理機能利用の判定結果が表示

されます。EXPRESSSCOPEエンジン3やvPro

TM

の設定を行う必要があります。。

システム管理機能システム管理機能利用の判定結果が表示されます。管理対象

サーバにインストールしたESMPRO/ServerAgentを用いたシステム管理機能が利用できます。

ExpressUpdate Agentのインストール管理対象サーバにExpressUpdate Agentをインストール可能な場合はリンクが表示されます。

(41)

40

Chapter 5 サーバの障害検出と通報

本章ではESMPRO/ServerManagerで管理するサーバで障害が発生した場合の確認方法と通報について説明します。なお、本章の機能はWindows版のESMPRO/ServerManagerでのみ利用可能です。

5.1 サーバの障害情報を参照

(Web

コンソール

)

ESMPRO/ServerManager Webコンソールの管理対象サーバ一覧画面やツリービューでは、各サーバの稼働状況、状態を表示するアイコンが表示されます。それらのアイコンを確認することで、障害が発生しているサーバを即座に判断することができます。

図 19 Webコンソールの管理対象サーバ一覧画面

なお各管理対象サーバの状態を表示するアイコンはそれぞれ以下の意味を持ちます。

アイコン状態重要度

監視対象外

低 ↓ 高状態取得中

正常不明

DC-OFF、POST、OS Panic 警告

(42)

41

5.2 サーバの障害情報を参照

(

アラートビューア

)

ESMPRO/ServerManagerに送られたアラートをWebブラウザ上のアラートビューアで確認することができます。

5.2.1 アラートビューアを起動するには

1. ESMPRO/ServerManager Webコンソールにログインし、アラートビューアをクリックします。

(43)

42

2. アラートビューアが起動し、受信済みのアラートが一覧表示されます。

図 21 アラートビューア

5.2.2 アラートの詳細情報を参照するには

1. 詳細を参照したいアラートの[概要]をクリックします。

2. アラート詳細のウィンドウが開き、アラートの詳細情報が表示されます。

(44)

43

5.2.3 受信したアラートを自動的にファイルに保存するには

ESMPRO/ServerManager のアラートログ自動保存設定を行うことで、受信したアラート情報をファイルに保存することができます。

アラートログの保存件数に制限はありませんので、ディスク容量を考慮して、アラートログファイルを定期的にバックアップ又は削除してください

保存ファイルの格納先は変更できません。既定値は、

<ESMPRO/ServerManagerインストール先>\NVWORK\esmpro\alertlog です。

アラートログ自動保存設定

1. ESMPRO/ServerManager Web コンソールにログインし、[アラートビューア]をクリックします。

2. [アラートビューア]の[アラートログ自動保存設定]をクリックします。

図 23 アラートログ自動保存設定画面

3. [アラートログの自動保存を行う]のチェックボックスをチェックします。

4. 保存ファイルを切り替えない場合は場合は、[保存ファイルを切り替えない]を選択します。保存ファイルを切り替える場合は、[保存ファイルを切り替える]を選択します。

5. 保存ファイルの拡張子を選択します。

(45)

44

アラートログ自動保存設定の切り替えタイミング、設定画面の各項目の詳細については

ESMPRO/ServerManager オンラインヘルプをご確認ください。

5.3 サーバの障害通報

(WebSAM AlertManager

連携

)

ESMPRO/ServerAgent、ESMPRO/ServerManagerは、WebSAM AlertManagerと連携することにより通報機能を拡張することが可能です。

ESMPRO/ServerAgentの通報機能の拡張

アラート情報をメールで通報したり、ポップアップメッセージにしてオペレータへ通報する機能、アラート情報をプリンタやファイルへ出力する機能、アラートが発生した場合に指定したアプリケーションを起動する機能が拡張されます。

ESMPRO/ServerManagerの通報機能の拡張

複数のESMPRO/ServerAgentからのエクスプレス通報サービス通報を一括通報する機能、アラート情報をメールやポップアップメッセージで通報する機能、アラート情報をプリンタやファイルへ出力する機能、アラートが発生した場合に、指定したアプリケーションを起動する機能などさまざまな通報機能が拡張されます。

5.3.1 拡張できる通報手段・機能

拡張される通報手段は以下の通りです。

インターネットメール通報

SMTPをサポートしているメールサーバにインターネットメールで通報します。メールサーバは、LAN/WANどちらの環境にあってもご使用できます。

コマンド実行

アラート発生時、指定したコマンドを実行します。

コマンドの引数として、どのコンピュータで障害が起きたのか、障害発生時刻、障害内容を渡すことができます。

パトロールランプ通報

アラート発生時、パトロールランプを点灯します。

ファイル書き出し

アラート発生時、テキストファイルに書き出します。

プリンタ出力

アラート発生時、プリンタに出力します。ネットワークプリンタへの出力も行えます。

ポップアップメッセージ

画面にポップアップメッセージを表示します。

(46)

45

マネージャ経由のエクスプレス通報サービス

複数のESMPRO/ServerAgentからのエクスプレス通報を１台の管理サーバに転送することにより管理サーバ(ESMPRO/ServerManager)経由によるエクスプレス通報ができます。

管理サーバにWebSAM AlertManagerを導入する必要があります。

また、以下の機能についても拡張されます。

通報抑制機能

一定時間内に多発する同一イベントの通報を抑制することができます。また、発生回数のしきい値による抑制も行えます。さらには、これらを組み合わせることも可能です。

通報設定の保存と復帰

同じハードウェア、同じソフトウェアをインストールしたサーバやクライアントを多数管理する場合、それぞれのサーバで同じ通報設定を繰り返し行わずに、通報設定を丸ごと他のサーバやクライアントにコピーできます。

5.3.2 便利な通報手段

WebSAM AlertManagerによって拡張される通報手段は以下のような場合に使用すると便利です。

障害発生時に遠隔地の保守員に通報したい場合

・インターネットメール通報を利用すると、遠隔地にいる保守員に電子メールを使って通報することができます。

障害発生時にリカバリー用のコマンドなど、任意のコマンドを実行したい場合・コマンド実行を利用すると、障害発生時に任意のコマンドを実行できます。

コマンド実行機能により、イベントログ等に出力することができます。

障害発生の記録を残したい場合

・ファイル書き出し/プリンタ出力を利用すると、障害内容を記録・保存できるので障害内容の分析に役立てられます。

障害発生時に障害内容を画面上に表示したい場合

・ポップアップメッセージを利用すると、障害発生時に画面上にポップアップメッセージを表示するので障害をサーバ上へリアルタイムに通知できます。

障害発生時に光や音等の視覚的に発生を通知する場合

・パトロールランプ通報を利用すると、障害発生時にパトロールランプを点灯させ、発生をわかりやすく通知できます。

管理サーバから一括してエクスプレス通報を行いたい場合

ESMPROサーバ管理ガイド サーバ管理 ESMPROServerManager, ESMPROServerAgent | NEC

ESMPRO

サーバ管理ガイド

商標について

ご注意

目次

用語説明

関連文書

Chapter 1

はじめに

Chapter 2

ESMPRO/ServerManager Ver.5

概要

2.1

ESMPRO/ServerManager Ver.5

とは

2.2

サーバ管理の重要性

2.3

Express5800

シリーズにおけるサーバ管理

Express5800

サーバ

管理

PC

H/W

OS(Windows/Linux)

ESMPRO/ServerManager

OS

(Windows/Linux)

ESMPRO/

ServerAgent

ESMPRO/

ServerAgent

Extension

S/W

管理機能

Universal

RAID

Utility

Web

コンテンツ生成

Web

サーバ

(Tomcat)

2.4

ESMPRO/ServerManager

で実現可能な機能概要

2.4.1

通報機能

2.4.2

構成管理

2.4.3

ExpressUpdate

機能

2.4.4

RAID

管理

2.4.5

リモート制御

2.4.6

管理対象サーバ設定

2.4.7

電力管理

2.4.8

スケジュール運転

Chapter 3

導入と初期設定

3.1

インストール・設定が必要となるコンポーネント

3.2

Windows

版と

Linux

版の機能差分

3.3

ESMPRO/ServerManager

のインストールと環境設定

3.3.1

ESMPRO/ServerManager

ESMPROサーバ管理ガイドサーバ管理 ESMPROServerManager, ESMPROServerAgent | NEC
